摘要：OPTIGA™ Trust M可帮助IoT设备制造商与云计算服务相连接，增强物联网产品的安全性，同时提高系统性能。让OPTIGA™ Trust M保障物联网安全，还需要搭档在物联网嵌入式系统中，还需要性能强悍的MCU、高质量通信的连接芯片、以及软件和开发工具的支持。

本文将介绍怎样把OPTIGA™ Trust M和PSoC™ 进行整合，打出计算+安全的物联网组合拳。

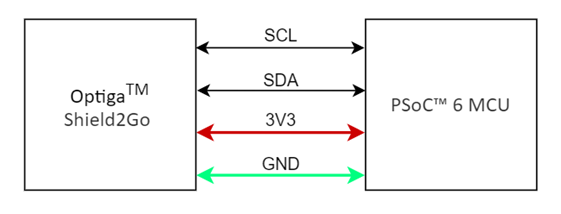

主机微控制器(PSoC™ 6)通过安全的I²C接口连接到Shield2Go Security OPTIGA™ Trust M, 如Figure 1所示。

所需的软硬件如下:

硬件:

1，任选一款PSoC™ 6 设备,

2，OPTIGA™ Trust M security Shield2GO开发板

软件:

1，ModusToolbox™软件: 按照ModusToolbox™ installation guide中的步骤安装ModusToolbox™软件(2.4版本)。

2，终端模拟器Tera Term.

https://ttssh2.osdn.jp/index.html.en（可复制网址到浏览器打开）

要将OPTIGA™ Trust M与以下PSoC™ 62S2（CY8CPROTO-062- 43343W）评估套件链接；或者直接使用PSoC™ 62S2组合评估套件CY8CEVAL-062S2（板载OPTIGA™ Trust M）。请执行以下操作：

1.运行ModusToolbox™软件。

2.在Eclipse IDE中，从Quick Panel单击New Application。

3.选择要使用的Board Support Package (BSP)。请参阅Getting Started with ModusToolbox™创建应用程序。

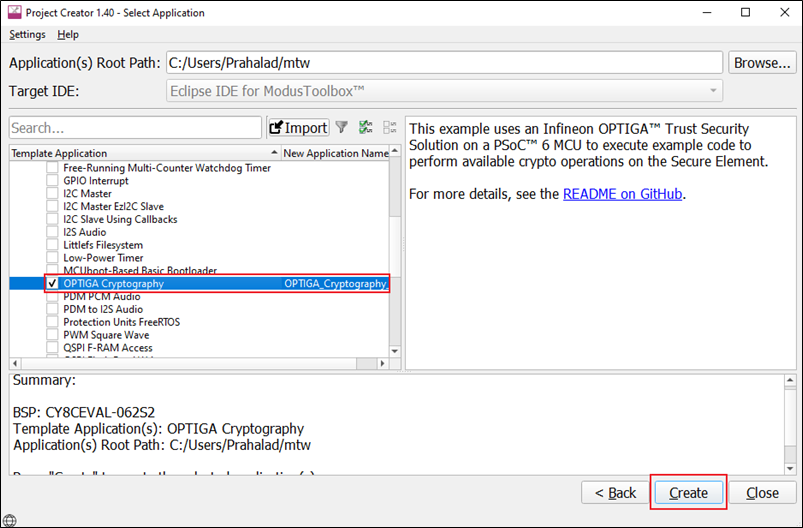

4.单击Peripherals下拉菜单，选择OPTIGA™ Cryptography模板应用程序，然后单击Create，如Figure 2所示。

Figure 2 选择OPTIGA™ Cryptography模板应用程序

成功导入应用程序之后，构建并编写OPTIGA™ Cryptography应用程序，以测试可用的示例。

5.Tera Term显示输出，按照OPTIGA™: Cryptography中的步骤来编程的主MCU。

对于套件中没有封装OPTIGA™ Trust M工具包的PSoC™6 MCU，将不支持ModusToolbox™软件中的OPTIGA_Cryptography代码示例。代码示例可以从GitHub链接中克隆。

要导入应用程序，请执行以下操作:

1.打开New Application并选择您希望使用的相关BSP，例如，CY8CPROTO-062- 43343W。

2.单击“导入”并选择克隆的示例文件夹。

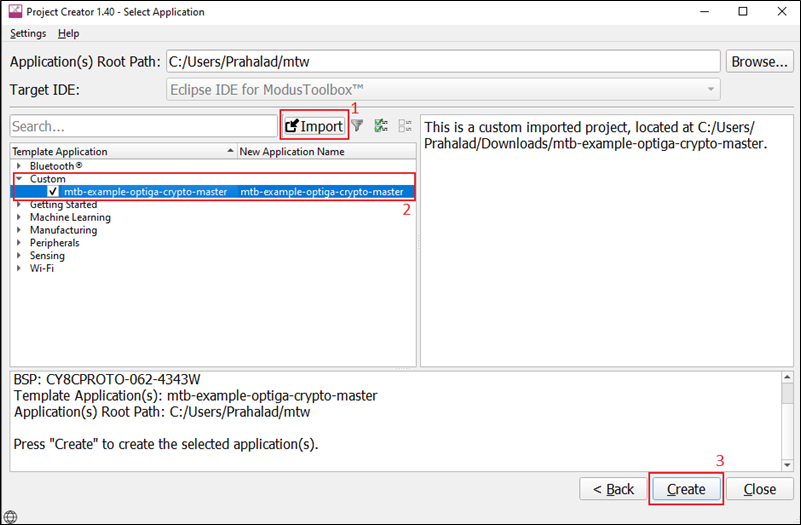

3.从Custom部分选择导入的代码示例，然后单击Create，如Figure 3所示。

Figure 3 选择示例代码

4.将支持的hal库版本更改为1.6.0，通过Library Manager > libraries > mtb-hal-cat1 (version: 1.6.0 release)，单击Update。

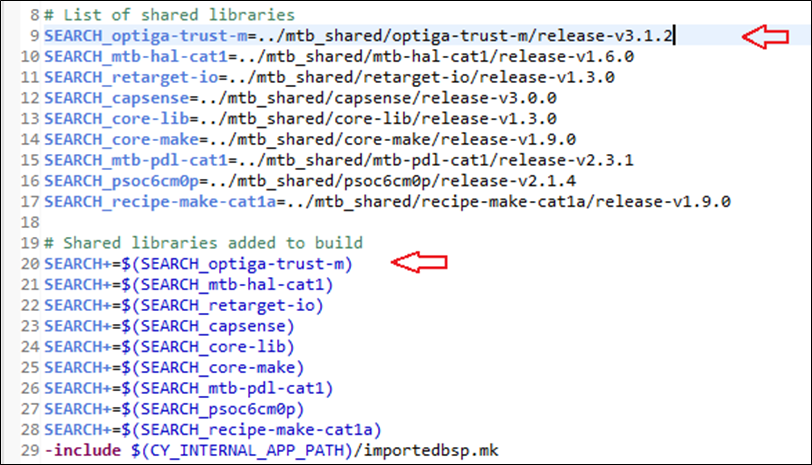

5.通过Application Root Path >   libs  >  mtb.mk添加OPTIGA™ Trust M库，如Figure 4所示

-在“# List of shared libraries”下添加：SEARCH_optiga-trust-m=../mtb_shared/optiga-trust-m/release-v3.1.2  .

-在“# Shared libraries added to build”下添加：SEARCH+=$(SEARCH_optiga-trust-m) .

Figure 4 添加OPTIGA™ Trust M库

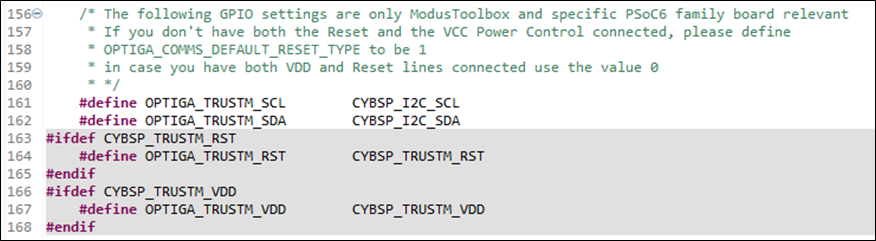

6.根据MCU数据表修改源文件夹中的optiga_lib_config_mtb.h文件，以配置正确的I²C引脚详细信息(CYBSP_I²C_SCL和CYBSP_I²C_SDA)，如Figure 5所示。

Figure 5 更改optiga_lib_config_mtb.h

7.在合并上述更改之后构建应用程序。

8.按照OPTIGA™: Cryptography中提到的步骤对主机MCU进行编程。
