综述
Microchip最新推出的 MIC45116 是一款同步降压电源模块，具有专有的自适应导通控制（Adaptive ON-Time Control ）架构。该电源模块内部集成了DC/DC控制器、功率MOSFET、自举电容和电感，大大简化并减轻工程师在电路设计和元器件布局方面的顾虑；同时这种高集成度方案可加速系统设计进度，从而缩短产品上市时间。为适应低输出电压应用而特别优化 内部功率MOSFET和电感参数，此完全优化的设计使得MIC45116在无需外部特别散热的条件下，能够在4.75V至20V 宽输入电压范围内提供高达6A 的输出电流。

功能特点

• 高达6A输出电流
• >93% 峰值效率
• 输出电压：0.8V至输入电压85%，±1%精度
• 固定600kHz开关频率
• 使能输入引脚及开漏电压正常指示输出引脚
• HyperSpeed Control ®（MIC45116-2）架构提供快速瞬态响应
• HyperLight Load®（MIC45116-1）架构提高轻负载下效率
• 支持预偏置输出条件下安全上电
• −40°C至+125°C 结温范围
• 过热关断保护
• 短路保护并支持Hiccup 模式
• 可调整电流门限
• 52脚8mm x 8mm x 3mm QFN 封装

典型应用
• 高功率密度 负载点电源转换
• 服务器、路由器、网络设备和基站系统
• FPGA、DSP、低压ASIC供电电源
• 工业及医疗设备

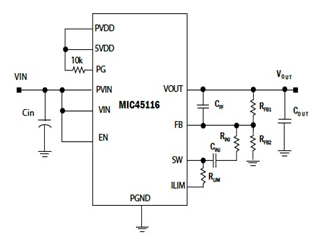

典型应用电路
MIC45116内部集成了功率MOSFET和电感，外部仅需电阻和输入/输出电容

开发工具/评估板
MIC45116-1YMP Hyper Light Load 评估板
（MIC45116-1YMP-EV）
MIC45116-2YMP Hyper Speed Control评估板
（MIC45116-2YMP-EV）

参考资料及产品信息
• MIC45116数据手册及应用笔记：
http://www.microchip.com/MIC45116

• 其它电源模块产品：
MIC28304: 70V、3A DC/DC电源模块
MIC45205: 26V、6A DC/DC电源模块
MIC45208: 26V、10A DC/DC电源模块
MIC45212: 26V、14A DC/DC电源模块
MIC33030: 8MHz、400mA DC/DC电源模块
MIC33050: 4MHz、600mA DC/DC电源模块
MIC33153: 4MHz、1.2A DC/DC电源模块
