综述

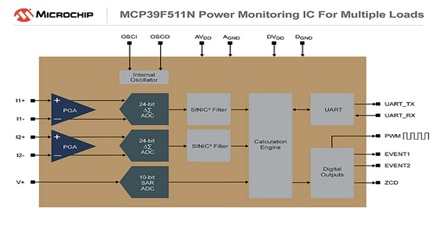

MCP39F511N是高集成度，双通道单相电能监测芯片，适用于双端口墙插、插线排、AC/DC电源、电源分配系统等应用。 其内部集成了用于测量一路电压和两路负载电流的三通道A/D转换器、16位计算引擎、EEPROM和灵活的2线UART接口。集成的低温漂电压参考源和每个电流测量通道提供的高达94.5dB SINAD，使得MCP39F511N在4000：1的动态范围内提供优于0.5%的测量精度。

功能特点

• 同时监测两路负载的电能参数
• 在4000：1动态范围内达到0.5%精度
• 内置电能参数计算：
• 有功功率、无功功率、视在功率
• 有功和无功电能累积
• RMS电流，RMS电压
• 线路频率、功率因数
• 专用过零点检测输出引脚
• 专用PWM 输出引脚
• 自动事件驱动引脚，支持快速电压浪涌检测
• 快速校准算法
• 2线UART接口：可选择最高达115.2Kbps
• 512字节用户可读取EEPROM，支持页读/写命令
• 低温漂内部电压参考源：10ppm/°C
• 28脚5x5 QFN 封装
• 扩展温度级：−40°C至+125°C


 典型应用
• 双端口墙插
• 智能家居产品电能监测
• 工业照明设备电能监测
• AC/DC电源输入功率实时监测
• 智能排插


开发工具/评估板
MCP39F511N 电能监测演示板（ADM00706)

参考资料及产品信息
• MCP39F511N数据手册及应用笔记：
http://www.microchip.com/MCP39F511N

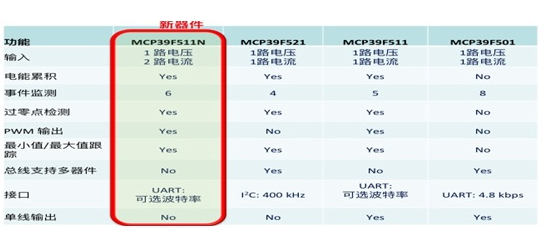

• MCP39F5xx系列电能监测芯片对比表
