恩智浦携本地合作伙伴共同研发出全新的MCU开发平台——MAPS四色板系列。本开发平台采用独创的设计理念，适合评估开发所有恩智浦的MCU产品，具有低成本、扩展性强、易于复制等特点，满足了用户的差异化需求，适合于所有需要学习、应用恩智浦MCU产品的人士使用。
MAPS四色板平台介绍
MAPS四色板系列开发平台采用统一接口，能够灵活组合和进一步扩展，使开发者能够进行快速的方案验证和开发。
本开发平台的硬件包含以下四个部分：
⊙ MCU主板 ——包含MCU主芯片和与主芯片相关的特定功能
⊙ 通用外设板 ——包含多数MCU共有的通用外设接口和器件
⊙ 专业应用板 ——包含为特定应用而设计的电路板
⊙ 桥接扩展板 ——包含适合各种用途的扩展接口，并允许用户制作自定义扩展板
各个部分电路板可以互相拼接，组合成各式各样的开发平台。以下是一些基本的拼接场景：
场景一、独立运行的MCU主板
针对恩智浦主流应用的每个MCU产品系列，开发套件中都会至少有一款MCU主板，此主板上包含一颗该系列的主流型号芯片，并包含适应该款产品的特殊外设接口如图形LCD、以太网接口等。
MCU芯片上所有GPIO信号线都通过插针接口引出，用户可以方便地连接其他设备或进行信号测量。

电路板上设计了两个32针的接插件，一组精心安排的信号通过这两个接插件连接到通用外设板上。

场景二、MCU主板拼接通用外设板

按照通用MCU的配置和恩智浦主流MCU产品的布局，每款MCU产品都配置了不同数量的通用外设接口，例如UART、SPI、ADC通道等，为方便多数用户的需求，MAPS四色板平台把这些常用的外设接口集中在一起，单独制作成一个通用外设电路板，并通过两个与MCU主板对应的32针接插件连接，共同构成一个能满足大部分需求的评估开发系统。
MAPS-Dock是四色板平台下首款通用外设板，配置如下：
⊙Micro-SD卡插槽 ⊙六个触摸按键
⊙USB全速接口 ⊙红外收发器
⊙四个按键 ⊙一个SPI接口(SPI-Flash)
⊙两个UART接口 ⊙一个I2S接口(音频编解码器)
⊙一个CAN接口 ⊙两个电位器(单端与差分ADC)
⊙一个DAC输出接口 ⊙128x64单色LCD屏
⊙一个五向按键
为方便用户调试，MAPS-Dock上还集成了一个SWD调试器和USB虚拟串行接口，配合IAR或KEIL集成开发套件，适合调试所有Kinetis产品。

场景三、MCU主板拼接专业应用板

恩智浦的MCU家族中有很多适合专业应用的产品，为评估开发这类产品，MAPS四色板平台下引入了专业应用板的概念。在适合专业应用的MCU主板上，额外设计了两个32针的连接器与专业应用板相联。
根据需要，适合电机控制、物联网、智能家居、无线充电等应用的电路板将会陆续加入到MAPS四色板平台中。

场景四、FRDM拼接通用外设板

恩智浦的Freedom开发板是一种小型化、低功耗、高性价比的评估和开发平台，适合于熟悉恩智浦MCU产品的客户快速地评估新产品系列，同时进行简单的应用开发。
为了扩大Freedom开发平台的应用范围，在MAPS四色板平台下设计了一个FRDM桥接板，使得Freedom开发板能够连接到MAPS通用外设板上，使用通用外设板的丰富资源。
FRDM桥接板能够让用户的投资得到最大化的效益。

MAPS四色板的命名

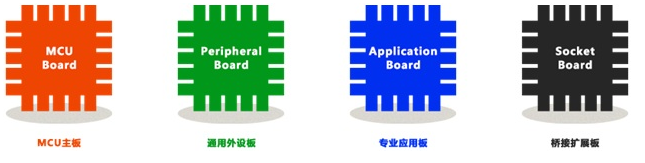

本开发平台拥有四个部分的电路板，各个部分按照功能将以电路板的底色区分：

四色板由此得名。MAPS则是四个部分电路板的英文首字母。

可订购的型号

MAPS四色板软件驱动及资料获取，请联系威健技术支持。

Email: min.wu@weikeng.com.cn   TEL:0755-26705829
